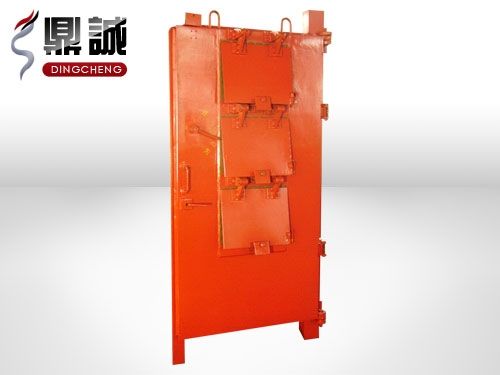

井下炸药库抗冲击波活门



井下炸药库抗冲击波活门

一、井下炸药库抗冲击波活门产品用途:

抗冲击波活门用于井下baozha材料库和baozha材料发放硐室,起抗冲击波、调节库房所需风量和隔离作用。

二、井下炸药库抗冲击波活门技术参数:

 序号

型号

国标规格

(门框净空宽X高)

承压

 1

T86-FH2500/918

 1800X900mm

2500kPa

 2

T86-FH1500/918

 1800X900mm

1500kPa

三、井下炸药库抗冲击波活门产品主要结构:

本抗冲击波活门由门框、门扇、闭锁装置、饺页等部件组成。

1.门框为不等边角组焊框架结构。

2.门扇上部装有三组通风活门装置,即在活门底板开有三组共18个直径122mm的通风孔,活门板外部装有自动张开12度角的活门悬板。每组活门通风量为2000立方/h,总通风量为6000立方/h,风速按8m/s进行设计,使用时可根据井下bao破材料库需要风量和总回风道负压值,确定通风活门组数,并可调节每组活门悬板的张启角度进行微调,以满足最佳通风量。当库内一旦发生baozha,冲击波经过衰减后,余压只要大于20KPa时,活门悬板受压再3-8s内自动关闭,与外界隔离,组织baozha抗冲击波及爆炸产生火焰,有毒气体向外部巷道扩散,由总回风道排出。

3.闭锁装置设置2组,一组为通常关闭用的闭锁轴,手柄转动式;另一组为紧急闭锁装置,其功能是当冲击力大于294N时,瞬间,门与门框紧闭,压缩密封圈,锁头进入锁芯,拨动双片弹簧,制动闭锁,防止门反弹;拨动外钥匙手柄即可解除闭锁。

4.下饺页采用单向推力球轴承支撑,中间采用弹簧折页,确保门自动关闭。

5.密封方式采用“9”字形截面橡胶条密封。

井下炸药库抗冲击波活门 2016-11-8 本文被阅读 721 次
