管板坡口设备

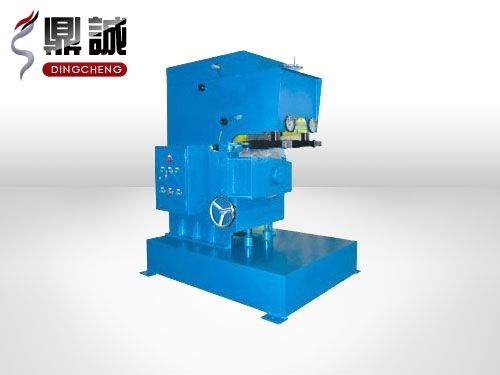

GD-20滚剪倒角机

平板直板倒角,效率非常高!






一、产品概述

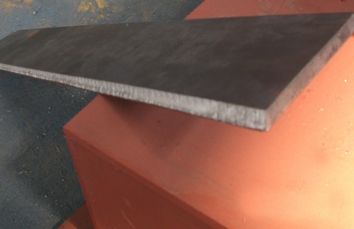

    本机利用滚动剪切的原理,在滚刀旋转带动钢板前进的相对运动中,将钢板的边角切除,能满足Q235钢板、不锈钢板及16Mn板等焊接前的坡口需要,加工的坡口尺寸正确,表面光洁。
同气割开坡口的方法相比,能耗低,坡口速度快(为气割的三倍以上),且不需清毛刺。

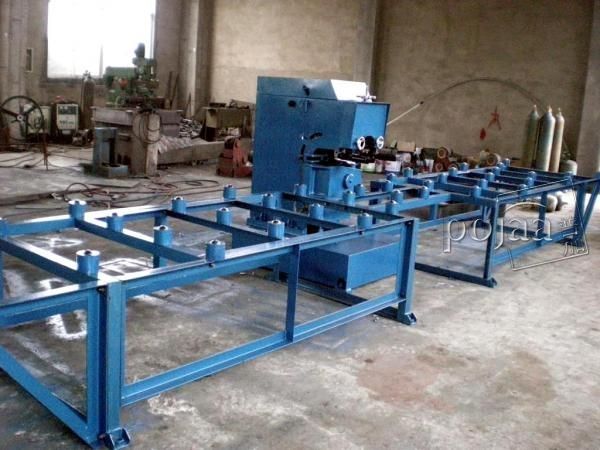

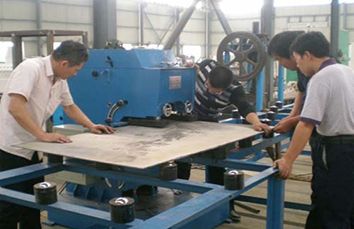

    加工时工件不需装夹,所以使用方便,工效高,配用托架可不受工件的长度、宽度限制。因此应用此倒角机加工坡口远胜于其它设备,是当今国内最理想的钢板焊前坡口加工设备。
二、技术参数
外形尺寸:(长*宽*高)1240*940*1500
电机型号:Y112M-4  4kw/1440Y/min
主轴转速:7.7Y/min

钢板抗拉强度δb(Kgf/mm²)

< 40

钢板举例

A3钢板

16Mn钢板

1cr18NigJI钢板

最大宽度Wmm

20

16

12

进料速度Vm/min

2.9

最大厚度h(mm)

45



适用钢板

Q235A16Mn/1Cr18N19T1

适用钢板厚度

6-45mm

最大斜边宽度

20/16/12mm

最小直边

2mm

坡口角度范围

25-55

滚刀直径

200mm

电机功率

4kw

GD-20滚剪倒角机 2016-11-8 本文被阅读 1038 次
